Type 055 DDG News & Discussions

[lcloo]



[grey boy 2]

updates



[cnleio]

112x VLS, front 64 and back 48



[grey boy 2]

055 project started in 2014?



[grey boy 2]

1 tube accommodates 4 missiles are no longer a distant dream only, its now became a reality on the 055 DDG, SD-10A will be within the VLS as well
一坑四弹不是梦，SD-10A舰空导弹将融入055万吨大驱的垂直发射系统

SD-10A舰空导弹将融入055万吨大驱的垂直发射系统

美国“改进型海麻雀”（ESSM）导弹以其50公里的射程和高机动性，成为了美国和西方海军目前最有效的中近距离防空反导武器。加之具有一坑四弹的集束装弹能力，使安装了MK41垂直发射系统的军舰，拥有了其他战舰4倍的载弹量，也就是说要实现32发备弹，诸如红旗-16、紫苑-15这样的导弹需要安装32个垂直发射单元，而使用“改进海麻雀”导弹的军舰则只需要一套标准的8联装MK41发射单元，极大地降低了占用舰上的空间和重量。

　　这种性能优秀的舰空导弹也一直是中国海军希望获得的弹种。目前，从珠海航展上，一款新型SD-10A面空（包括地空、舰空）导弹精彩亮相，相关尺寸和性能数据也正式公布。该弹50公里的射程超过目前现役的红旗-16中程舰空导弹，与“改进型海麻雀”（ESSM）导弹属于同一水准。

SD-10A (SAM) with a range of 50km, known as the Chinese “改进海麻雀”（ESSM）

SD-10A (SAM) displayed at the air show China 2016


　　SD-10A面对空导弹是由国产SD-10A中程空空导弹改进而来。SD-10A（“闪电”-10A）是PL-12（“霹雳”-12）空空导弹的出口型，也是中国最先进的主动雷达制导中程空空导弹之一。

　　作为空空导弹的SD-10A，直径为203毫米，重199公斤，长3934毫米，作战高度0~21千米，射程超过70公里，采用双推力固体发动机，最大速度超过4马赫，制导精度误差可达米级水准。可以全天候、全方位攻击高机动目标，为战机提供同时打击4个空中目标的作战能力。

　　图片：SD-10A空空导弹具有70千米的打击射程，是中国最先进的主动雷达制导中程空空导弹之一。

　　SD-10A面对空型过去叫DK-10A（“地空”-10A），这次改称面对空型，主要是指该导弹不仅仅是一种地空导弹，也是一种舰对空导弹。

　　其实，将空空导弹改进成地对空导弹或者是舰对空导弹，是本世纪地对空和舰对空导弹发展的一个潮流。美国海军的“海麻雀”和“改进海麻雀”导弹自不用说。还有美国海军陆战队的HUMRAAM、挪威利用AIM-120中程导弹研制成功的先进面空导弹系统NASAMS、法国在“米卡”导弹基础上研制的垂直发射“米卡”防空导弹系统、德国和以色列在本国空空导弹系统基础上研制的地对空导弹系统等。

　　这样做的好处是最大限度实现空空导弹、地空和舰空导弹的通用性，加上空空导弹拥有的高机动性，增加地空、舰空导弹的拦截成功率，这在拦截超音速反舰导弹方面具有更加积极的作用

近年来，中国也根据世界发展趋势，利用SD-10A空空导弹开始研制地空、舰空导弹系统。从公布的数据看，此次公布的SD-10A面对空导弹具有四方面特点：

　图片：珠海航展上对外公布的SD-10A面对空导弹性能参数表。

　　特点一：射程远

　　由于原始的SD-10A中程空空导弹本身就具有70公里以上的射程，使该弹在改进为地空、舰空导弹时也达到了50千米的射程，与美国“改进型海麻雀”射程相同，较红旗-16中程舰空导弹更远。

　　为什么细小的SD-10A具有比粗大的红旗-16更加远的射程呢？因为红旗-16的借鉴原型是苏联上世纪70、80年代的SA-N-7/12中程舰空导弹，其采用的是传统的低弹道模式，即导弹始终在目标下方，从下往上打，主要打击中高空目标，爬升段比较久，燃料消耗大。而SD-10A舰空导弹主要打击掠海飞行的中低空目标，采用高弹道方式，即将导弹首先发射到空中，再俯冲向下击毁目标，导弹燃料消耗少，进一步增大射程。

　图片：SD-10A地空型导弹性能介绍。

　　此外，SD-10A导弹根据面对空导弹的性能要求进行了全面改进。它采用了2段式结构，前段导引头和战斗部保留SD-10A的结构，弹径与其相同为203毫米。而后部替换为一个260毫米弹径的粗壮固体火箭发动机，使其机动性能更好，也保证了导弹具备足够的射程。

　　该弹射程50公里，作战高度30~20000米，可作为区域、要地和野战防空，并作为舰载区域防空导弹使用，能够倾斜发射，也能够垂直发射。



[Tiqiu]

No.2, which started June last year, has also showed up. No.3 has also started. The first batch of total 4 ships are built at the pace of starting one in every 6 months.



[cnleio]

Asia 9,000~10,000 ton air-defense DDG compare



[MULUBJA]

I am more interested in knowing what new technologies are incorporated than its weight.



[IblinI]

I am more interested in knowing what new technologies are incorporated than its weight.

It is all in the thread and on the pictures.



[MULUBJA]

It is all in the thread and on the pictures.

32 page is a too long read for that.



[IblinI]

32 page is a too long read for that.

And you didn't see anything from the pictures?



[MULUBJA]

And you didn't see anything from the pictures?

I am not as expert as you who can know twchnology from picture.



[IblinI]

I am not as expert as you who can know twchnology from picture.

You don't need to be an expert to see it has a Dual band radar.



[Deino]

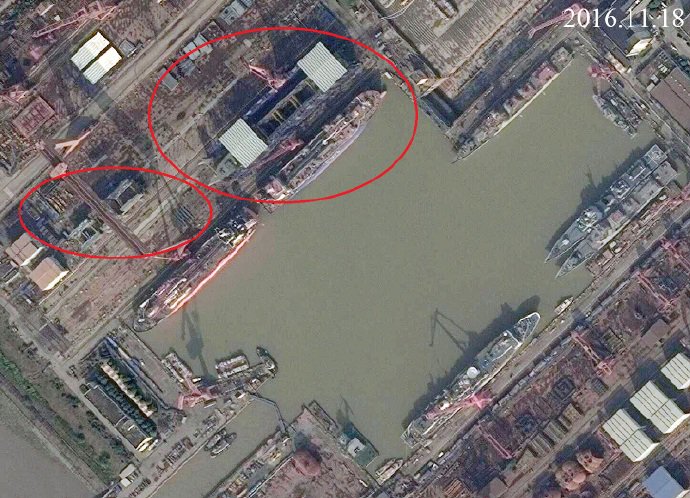

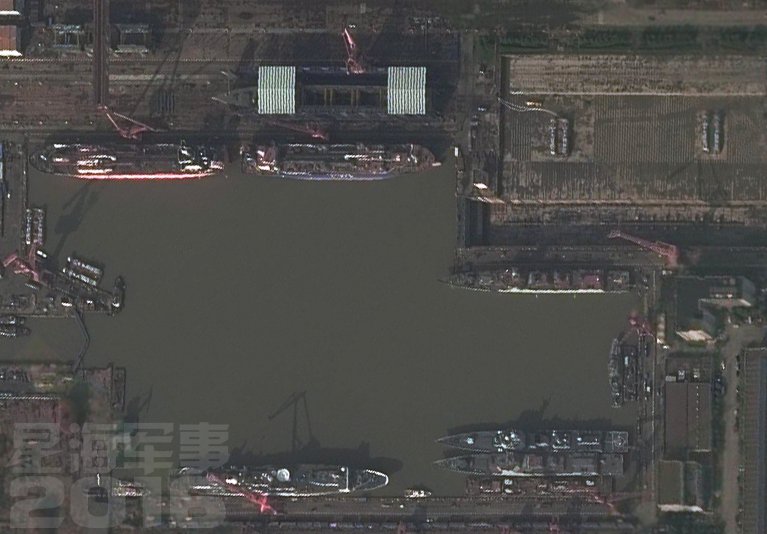

latest GE-images of both 055s !



[IblinI]

latest GE-images of both 055s !

View attachment 357578 View attachment 357579

5 Aegis destroyers in a single picture.
